Açıklama
Uygulama: ince kimya endüstrisi, ilaç endüstrisi, çevre koruma mühendisliği boyut: boru demeti bloğunun maksimum çapı 200 mm'ye ulaşabilir ve yükseklik 500 mm olabilir.
Malzeme: Silisyum karbür renk: Siyah
Ürün adı: silisyum karbür boru demeti bloğu
Vurgulamak:

OEM Tasarım Endüstriyel Seramik Parçalar

,

OEM Silisyum Karbür ICP Tepsisi

,

SIC ICP Tepsisi Korozyona Dirençli



SiC ICP Tepsisi

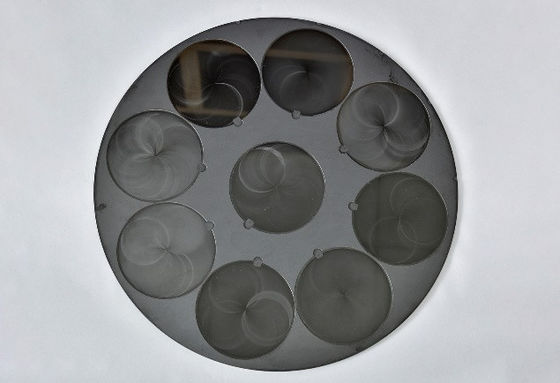

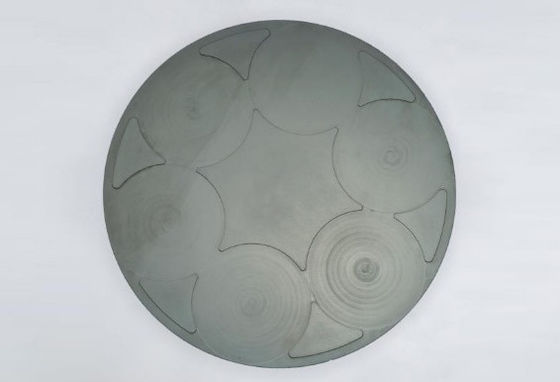

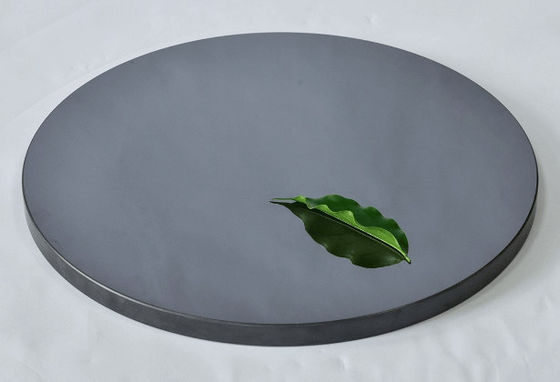

Silisyum karbür ICP tepsisi, izostatik presleme işlemi ve yüksek sıcaklıkta sinterleme ile oluşturulur.Akupunktur noktalarının dış çapı, kalınlığı, sayısı ve boyutu, tablet oluğunun konumu ve şekli, kullanıcının özel gereksinimlerini karşılamak için kullanıcının tasarım çizimlerinin gereksinimlerine göre de tamamlanabilir.



Tipik uygulamalar
  • LED çip üretimindeki ICP (Endüktif Olarak Birleştirilmiş Plazma) aşındırma işlemine Endüktif Olarak Birleştirilmiş Plazma aşındırma denir.

Özellikler ve avantajlar
  • İyi termal iletkenlik, düşük genleşme katsayısı ve sıcaklık homojenliği
  • Plazma darbe direnci
  • Müşterilerin özel boyut gereksinimlerine göre yapılabilir, maksimum çap 495 MM'ye ulaşabilir
  • Her türlü güçlü asit ve alkali kimyasal reaktif korozyonuna karşı dayanıklıdır

Özellikler: Çap 330/380mm
