Tel çekme için polikristal elmas (PCD) kalıp boşlukları

Elmas Tel Çekme Kalıp Boşlukları Ultra yüksek sıcaklık ve ultra yüksek basınç ile üretilen Polikristal Elmas (PCD) ürünleridir, işlem sırasında elmas tozları, birkaç metal katalizör (Kobalt içeren) varlığında güçlü taneden taneye bağlanma ile birlikte sinterlenir.Bu PCD ürünleri yalnızca yüksek aşınma direncine, sertliğe ve termal iletkenliğe sahip olmakla kalmaz, aynı zamanda yüksek mekanik mukavemet ve sağlamlığa da sahiptir.Bronz, alüminyum ve nikel gibi demir dışı tellerin ve paslanmaz çelik ve diğer alaşımlı tellerin yüksek hızda çekilmesi için uygundurlar.Elmas Tel Çekme Kalıp Boşluklarıiki dizi içerir: SL Dizi ve TSL Serisi.Tel çekme uygulamasına bağlı olarak, her seri 5 tane boyutuna sahiptir:0,5um, 1 um, 3 μm, 5 μm, 10 μm, 25 μm ve 50 μm. Orası verilen serileri takip etmektedir.

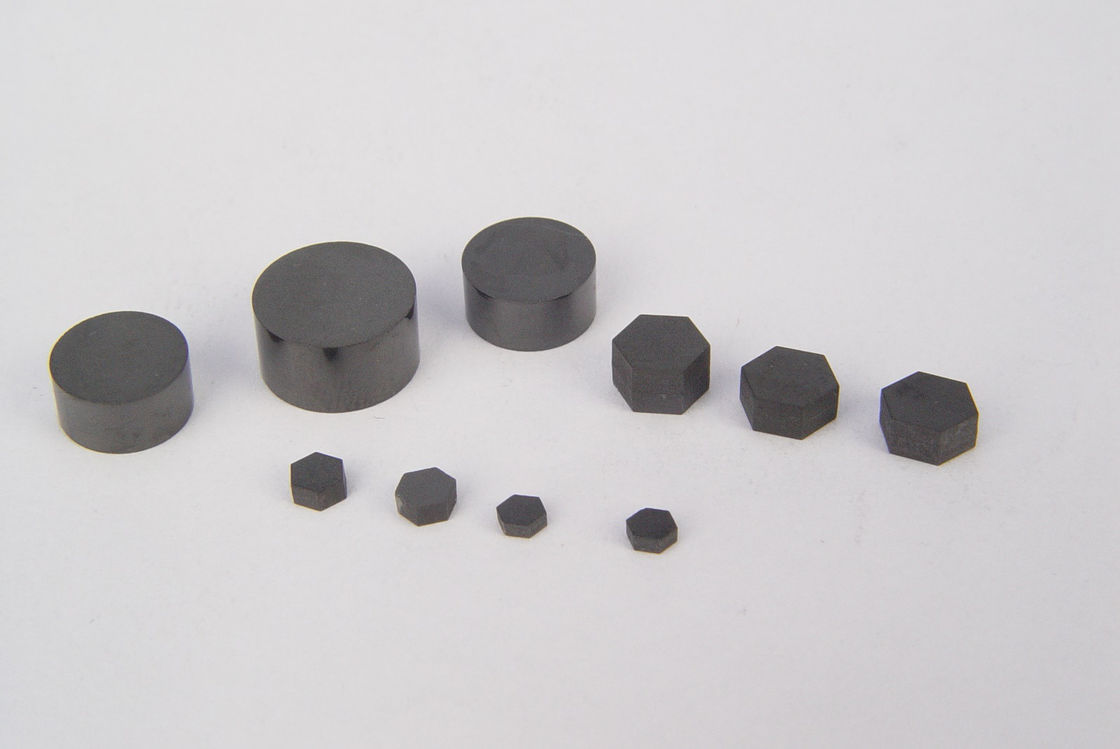

SL SerisiAltıgen şeklinde kendinden destekli PCD kalıp boşlukları içerir (SLH) ve Yuvarlak şekil (SLR) çeşitli boyutlarda.Bu boşluklar, özellikle maliyet düşürmenin gerekli olduğu her türlü tel çekme uygulaması için uygundur.TSL Serisiçeşitli boyutlarda Yuvarlak şekilli tungsten karbür destekli PCD kalıp boşlukları içerir.Bu ürünler, tungsten karbür destekli bir halkaya entegre olarak bağlanmış bir Polikristalin Elmas çekirdeğe sahiptir ve bu da kalıp boşluklarının gücünü arttırır.Bu özellikler, ürünlere yüksek yoğunlukta tel çekmeye karşı daha güçlü bir yetenek verir.

Özelleştirilmiş Hizmet: Bizayrıca müşterilerimizin özelliklerine göre diğer boyutlarda PCD tel çekme kalıp boşlukları da sağlar.Lütfen aşağıdaki Beden Tablosuna bakın.Şirketinizin ihtiyaç duyduğu herhangi bir boyut çizelgelerde listelenmiyorsa, lütfen bize bildirin, elimizden gelenin en iyisini yapacağız.tanışmak senin talebin.

1, SL Series™: Kendinden Destekli Kalıp Boşlukları (Altıgen)

● Mevcut ○ no Mevcut

Yüce kod

ADDMA Kodu

Boyutlar (mm)

Maksimum Kalıp Boyutu (mm)

AVG.Tane büyüklüğü (um)

NS

NS

T

0,5

1

3

5

10

25

50

SLH2010

-

-

2.0

1.0

0,3

●

●

●

●

●

●

●

SLH2510

D6

-

2.5

1.0

0,4

●

●

●

●

●

●

●

SLH3110

-

-

3.1

1.0

0,6

●

●

●

●

●

●

●

SLH3215

D12

-

3.2

1.5

1.0

●

●

●

●

●

●

●

SLH4020

--

-

4.0

2.0

1.3

●

●

●

●

●

●

●

SLH4525

-

-

4.5

2.5

1.4

●

●

●

●

●

●

●

SLH4725

-

-

4.7

2.5

1.5

●

●

●

●

●

●

●

SLH4730

-

-

4.7

3.0

1.5

●

●

●

●

●

●

●

SLH5030

-

-

5.0

3.0

1.6

●

●

●

●

●

●

●

SLH5225

D15

-

5.2

2.5

1.5

●

●

●

●

●

●

●

SLH5235

D18

-

5.2

3.5

2.0

●

●

●

●

●

●

●

SLH6040

-

-

6.0

4.0

2.5

○

●

●

●

●

●

●

2. SL Series™: Kendinden Destekli Kalıp Boşlukları (Yuvarlak)

● Mevcut ○ no Mevcut

Yüce Kod

ADDMA Kodu

Boyutlar (mm)

MaxDie Boyutu (mm)

AVG.Tane Boyutu (μm)

NS

NS

T

0,5

1

3

5

10

25

50

SLR2010

-

2.0

1.0

0,3

●

●

●

●

●

●

●

SLR2510

D6

-

2.5

1.0

0,4

●

●

●

●

●

●

●

SLR3110

-

3.1

1.0

0,5

●

●

●

●

●

●

●

SLR3115

-

3.1

1.5

1.0

●

●

●

●

●

●

●

SLR3215

D12

-

3.2

1.5

1.0

●

●

●

●

●

●

●

SLR4020

-

4.0

2.0

1.3

●

●

●

●

●

●

●

SLR4525

-

4.5

2.5

1.4

●

●

●

●

●

●

●

SLR4725

-

4.7

2.5

1.5

●

●

●

●

●

●

●

SLR4730

-

4.7

3.0

1.5

●

●

●

●

●

●

●

SLR5030

-

5.0

3.0

1.6

●

●

●

●

●

●

●

SLR5225

D15

-

5.2

2.5

1.5

●

●

●

●

●

●

●

SLR5235

D18

-

5.2

3.5

2.0

●

●

●

●

●

●

●

SLR6040

6.0

4.0

2.5

○

●

●

●

●

●

●

SLR8040

D21

-

8.0

4.0

3.0

○

●

●

●

●

●

●

SLR9853

D24

-

9.8

5.3

4.0

○

○

●

●

●

●

●

SLR10060

-

10.0

6.0

4.5

○

○

●

●

●

●

●

SLR12060

-

12.0

6.0

5.0

○

○

○

●

●

●

●

SLR12070

-

12.0

7.0

5.0

○

○

○

●

●

●

●

SLR13080

-

13.0

8.0

6.0

○

○

○

○

●

●

●

SLR140100

-

14.0

10.0

6.0

○

○

○

○

●

●

●

SLR16080

-

16.0

8.0

7.0

○

○

○

○

●

●

●

SLR160100

-

16.0

10.0

7.0

○

○

○

○

●

●

●

SLR18080

-

18.0

8.0

8.0

○

○

○

○

●

●

●

SLR180100

-

18.0

10.0

8.0

○

○

○

○

●

●

●

3.TSL series™: Tungsten Karbür destekli Kalıp Boşlukları (Yuvarlak)

● Mevcut ○ no Mevcut

Yüce Kod

ADDMA Kodu

Boyutlar (mm)

Maksimum Kalıp Boyutu (mm)

AVG.Tane Boyutu (μm)

NS

NS

T

0,5

1

3

5

10

25

50

TSL4015

D12

8.12

4.0

1.5

1.0

●

●

●

●

●

●

●

TSL4023

D15

8.12

4.0

2.3

1.8

●

●

●

●

●

●

●

TSL4029

D18

8.12

4.0

2.9

2.3

●

●

●

●

●

●

●

TSL7040

D21

13.65

7.0

4.0

3.5

○

●

●

●

●

●

●

TSL7053

D24

13.65

7.0

5.3

4.6

○

●

●

●

●

●

●

TSL13086

D27

24.13

13.0

8.6

5.8

○

○

○

○

●

●

●

TSL130116

D30

24.13

13.0

11.6

7.6

○

○

○

○

●

●

●

TSL150116

D31

24.13

15.0

11.6

8.0

○

○

○

○

●

●

●

Not:

1.Yüce Kod:

2. ADDMA: Amerikan Elmas Kalıp Üreticileri Birliği

3. D: Toplam Boş Çap d: Elmas Çapı T: Elmas Kalınlığı

4. Yumuşak demir dışı tel için önerilen maksimum kalıp boyutu.Sert tel çapı normalde bu çapın %65'ini geçmemelidir.

5. Kalıp boşlukları 650℃'nin altında muhafaza edilmelidir.
