Ürün ayrıntıları:
|
Uygulama: | entegre devreler, dedektör / sensör cihazı, MEMS üretimi, opto-elektronik bileşenler ve güneş piller | Çap: | Ø 4"/ Ø 6" / Ø 8" |
---|---|---|---|
Cihaz Kalınlığı: | 2 um ~ 300 um | Kaplama: | SOI gofretinin her iki tarafında oksit ve nitrür sağlanabilir |
Vurgulamak: | SOI Gofret Teknik Seramik Parçaları,2um SOI Gofret,300um SOI Gofret |

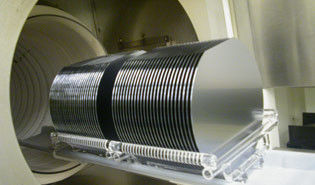

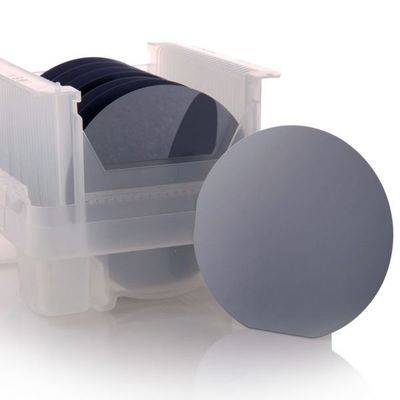

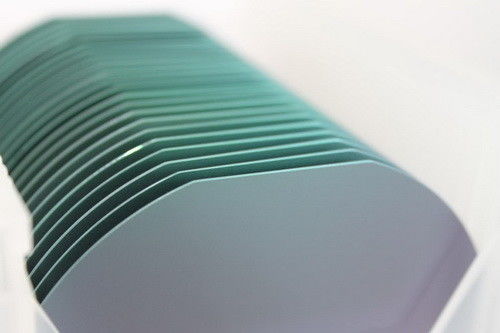

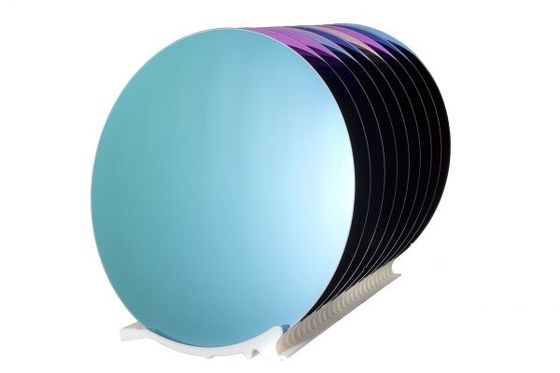

SOI Wafer (Silicon-on-Insulator)
MEMS, Güç cihazı, Basınç sensörleri ve CMOS entegre devre imalatı dahil olmak üzere çeşitli uygulamalar için yüksek kaliteli SOI yongası (İzolatör Üzerinde Silikon) sağlıyoruz.SOI gofret, yüksek hızlı ve düşük güç tüketimli cihaz için potansiyel bir çözüm sağlar ve yüksek voltaj ve RF bileşenleri için yeni bir çözüm olarak geniş çapta kabul görmüştür.SOI gofret, üstte cihaz katmanı (aktif katman), ortada gömülü oksit katmanı (yalıtkan SiO2 katmanı) ve altta saplı gofret (dökme silikon) içeren bir sandviç yapıdır.SOI gofretleri, daha ince ve hassas cihaz katmanı elde etmek ve kalınlık homojenliği ve düşük hata yoğunluğu gereksinimini sağlamak için SIMOX ve gofret yapıştırma teknolojisi kullanılarak üretilir.Benzersiz SOI gereksinimlerinizi karşılamak için esnek kalınlık ve geniş direnç aralığı ile 4" ve 8" çapında SOI gofret sağlayabiliriz.Daha fazla SOI ürün bilgisi için bizimle iletişime geçin.
SOI Gofret Uygulaması
Yüksek hızlı IC'ler | Yüksek sıcaklık IC'leri |
Düşük güçlü IC'ler | Düşük voltajlı IC'ler |
mikrodalga bileşenleri | Güç cihazı |
MEMS | yarı iletken |
Ürün özellikleri
Yöntem | Füzyon yapıştırma |
---|---|
Çap | Ø 4"/ Ø 6" / Ø 8" |
Cihaz kalınlığı | 2 um ~ 300 um |
Hoşgörü | +/- 0,5 um ~ 2 um |
Oryantasyon | <100> / <111> / <110> veya diğerleri |
İletkenlik | P - tipi / N - tipi / Öz |
dopant | Bor / Fosfor / Antimon / Arsenik |
özdirenç | 0.001 ~ 100000 ohm-cm |
oksit kalınlığı | 500A ~ 4um |
Hoşgörü | +/- %5 |
Gofret kolu | >= 300 um |
Yüzey | Çift taraflı cilalı |
Kaplama | SOI gofretinin her iki tarafında oksit ve nitrür sağlanabilir |
