Ürün ayrıntıları:
|
Uygulama: | LD , LED , mikrodalga devresi ve güneş pili uygulamaları yapmak | Çap: | Ø 2" / Ø 3" / Ø 4" |
---|---|---|---|
Kalınlık: | 350 um ~ 625 um | sınıf: | Epi cilalı sınıf / mekanik kalite |
Vurgulamak: | Polikristal GaAs Gofret,Tek Kristal Galyum Arsenid,LD LED için Galyum Arsenid |

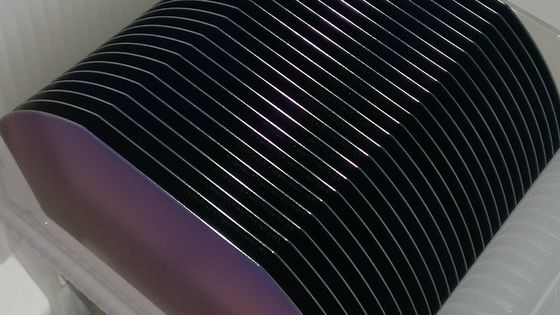

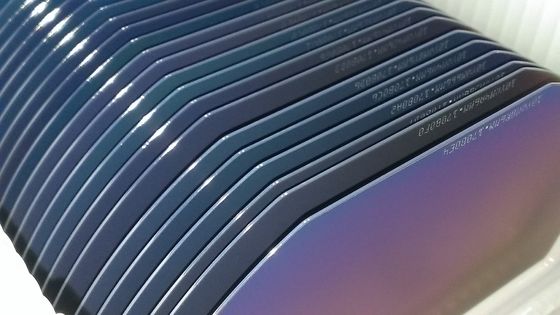

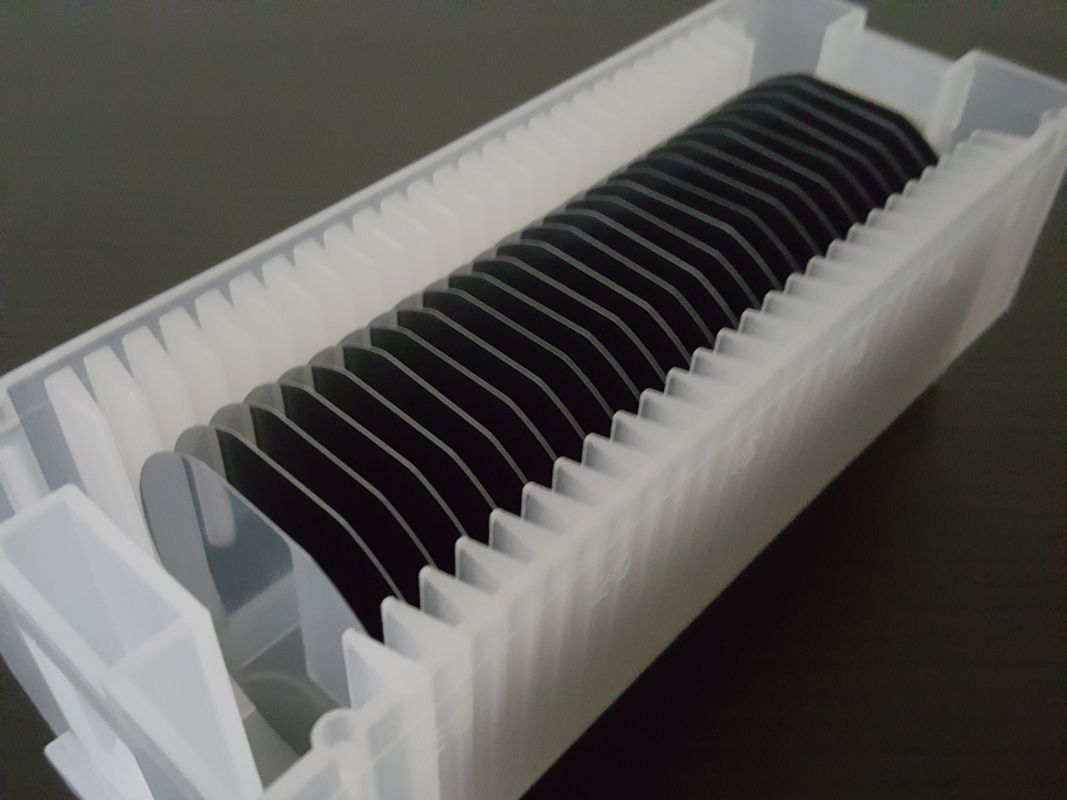

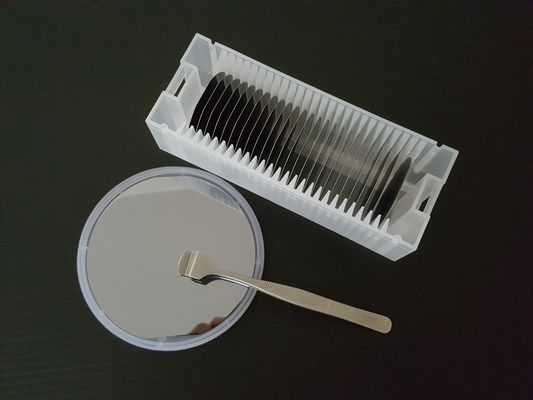

LD, LED, mikrodalga devresi, güneş pili yapmak için tek kristal ve polikristal GaAs gofret (Galyum Arsenid)
LD, LED, mikrodalga devresi ve güneş pili uygulamaları yapmak için opto-elektronik ve mikro-elektronik endüstrisine 2" ila 4" çap aralığında hem tek kristal hem de polikristal GaAs gofret (Galyum Arsenid) sağlamaktayız.İki ana büyüme tekniği LEC ve VGF yöntemi ile üretilen tek kristal GaAs gofret sunuyoruz, bu da müşterilerimize yüksek tekdüze elektriksel özellikler ve mükemmel yüzey kalitesi ile en geniş GaAs malzemesi seçimini sunmamıza izin veriyor.Galyum Arsenid, külçe ve cilalı gofret olarak temin edilebilir, hem iletken hem de yarı yalıtkan GaAs gofret, mekanik kalite ve epi hazır kalite mevcuttur.MOCVD ve MBE uygulamalarınıza uygun düşük EPD değerine ve yüksek yüzey kalitesine sahip GaAs gofret sunabiliriz, daha fazla ürün bilgisi için lütfen bizimle iletişime geçin.
GaAs Gofret Özelliği ve Uygulaması
Özellik | Uygulama alanı |
---|---|
Yüksek elektron hareketliliği | Işık yayan diyotlar |
Yüksek frekans | lazer diyotları |
Yüksek dönüştürme verimliliği | Fotovoltaik cihazlar |
Düşük güç tüketimi | Yüksek Elektron Hareketli Transistör |
Doğrudan bant boşluğu | Heterojunction Bipolar Transistör |
Ürün özellikleri
Büyüme | LEC / VGF |
---|---|
Çap | Ø 2" / Ø 3" / Ø 4" |
Kalınlık | 350 um ~ 625 um |
Oryantasyon | <100> / <111> / <110> veya diğerleri |
İletkenlik | P - tipi / N - tipi / Yarı yalıtımlı |
dopant | Zn / Si / katkısız |
Yüzey | Bir tarafı cilalı veya iki tarafı cilalı |
konsantrasyon | 1E17 ~ 5E19 cm-3 |
televizyon | <= 10 um |
Yay / Çözgü | <= 20 um |
Seviye | Epi cilalı sınıf / mekanik kalite |
