500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite

Ben sohbet şimdi

500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite

500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite
500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite 500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite 500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite 500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite

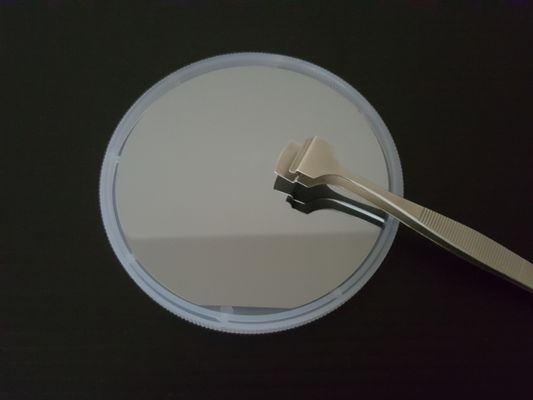

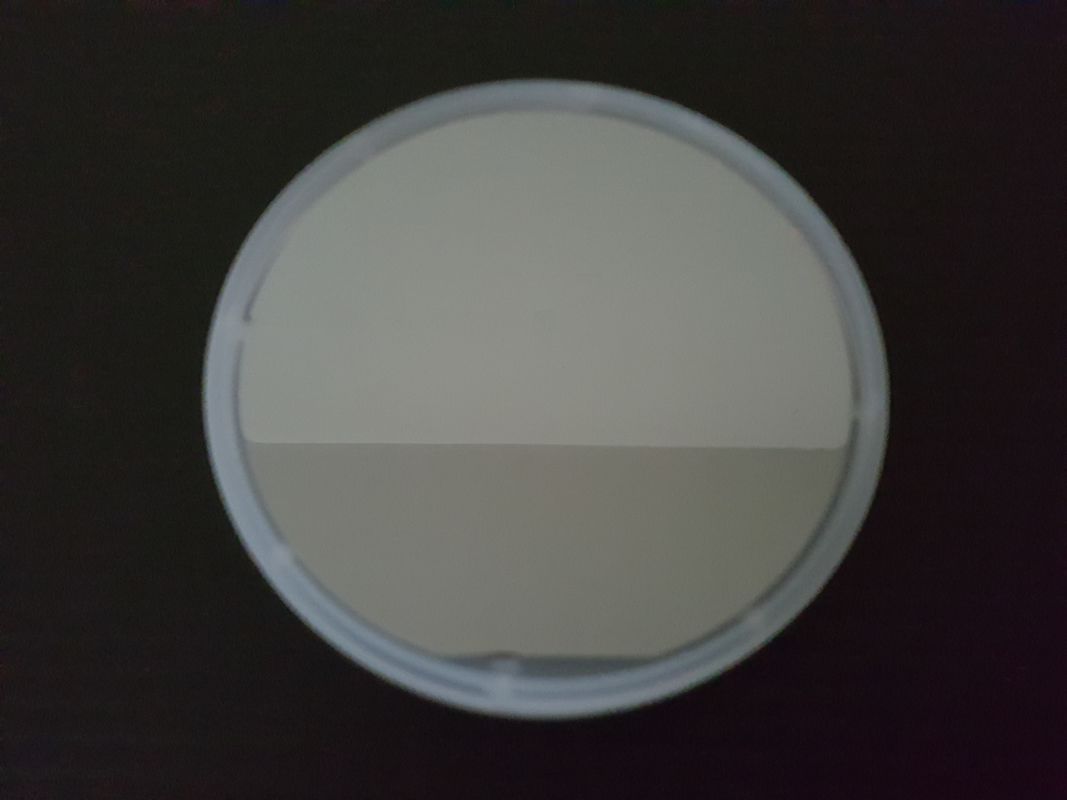

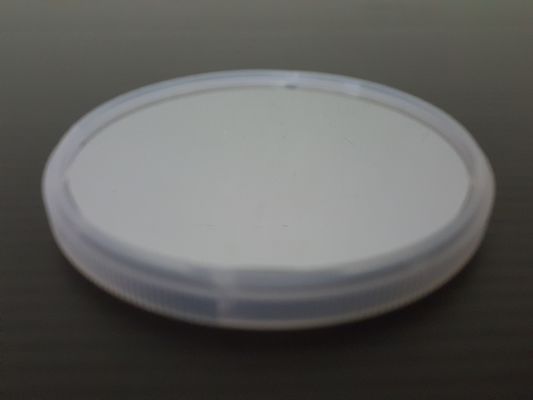

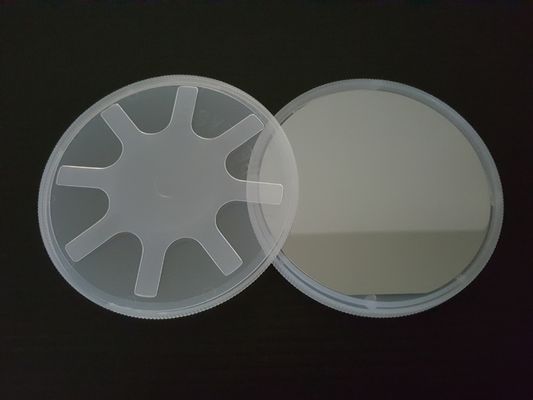

Büyük resim :  500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: ZG
Sertifika: CE
Model numarası: HANIM
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD10/piece
Ambalaj bilgileri: Küresel nakliye için güçlü ahşap kutu
Teslim süresi: 3 iş günü
Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini: Ayda 10000 adet

500Um ila 625Um GaAs Bazlı Epi Wafer Cilalı Sınıf mekanik kalite

Açıklama
Uygulama: mikroelektronik, optoelektronik ve RF Mikrodalga Çap: Ø 3" / Ø 4" GaAs gofret
Kalınlık: 500 um ~ 625 um sınıf: Epi cilalı sınıf / mekanik kalite
Vurgulamak:

GaAs Bazlı Epi Wafer

,

625Um Epi Wafer

,

Cilalı Grade epiwafer





GaAs Tabanlı Epi Gofret



Mikroelektronik, optoelektronik ve RF Mikrodalga uygulamaları için GaAs substrat üzerinde Ø 3" ila Ø 4" çapında MBE / MOCVD epitaksiyel büyümesini sağlıyoruz. Kapsamlı MOCVD deneyimimizle ikili alaşım (LT-GaAs, AlAs) üretebiliyoruz. veya üçlü alaşım ( AlGaAs , InGaAs , GaAsP , InGaP ) çeşitli cihaz ihtiyaçlarını karşılamak için üstün kristal kaliteye sahip GaAs substrat , tek katmanlı veya çok katmanlı süper kafes yapılar üzerinde Yüksek vasıflı uzmanlarımız GaAs'larınızı tasarlamak ve optimize etmek için sizinle birlikte çalışabilir epi katman yapısı Daha fazla ürün bilgisi için lütfen bizimle iletişime geçin veya epi katman yapınızı tartışın.

GaAs Tabanlı Epi Wafer Yeteneği

Reaktörlerimiz, çeşitli malzeme sistemleri ve proses koşulları için yapılandırılmıştır.LED'lerden HEMT'lere kadar çeşitli cihaz uygulamaları için özel epitaksi sağlayabiliriz.


Malzeme Yeteneği substrat Gofret Boyutu
GaAs/GaAs GaAs gofret 4 inç'e kadar
LT-GaAs/GaAs GaAs gofret 4 inç'e kadar
AlAs/GaAs GaAs gofret 4 inç'e kadar
InAs/GaAs GaAs gofret 4 inç'e kadar
AlGaAs/GaAs GaAs gofret 4 inç'e kadar
InGaAs/GaAs GaAs gofret 4 inç'e kadar
InGaP/GaAs GaAs gofret 4 inç'e kadar
GaAsP/GaAs GaAs gofret 4 inç'e kadar



Optoelektronik uygulamalar:

Fotodedektörler, VCSEL'ler, lazer diyotlar, LED'ler, SOA'lar, Dalga Kılavuzları.

Elektronik uygulamalar:

FET'ler, HBT'ler, HEMT'ler, diyotlar, Mikrodalga cihazları.





Epi Katman Yapısı ( HEMT / HBT )


Büyüme MOCVD
Dopant kaynağı P tipi / Be, N tipi / Si
Kapak katmanı i-GaAs katmanı
Aktif katman n-AlGaAs katmanı
Uzay katmanı i-AlGaAs katmanı
Tampon katman i-GaAs katmanı
substrat Ø 3" / Ø 4" GaAs gofret
