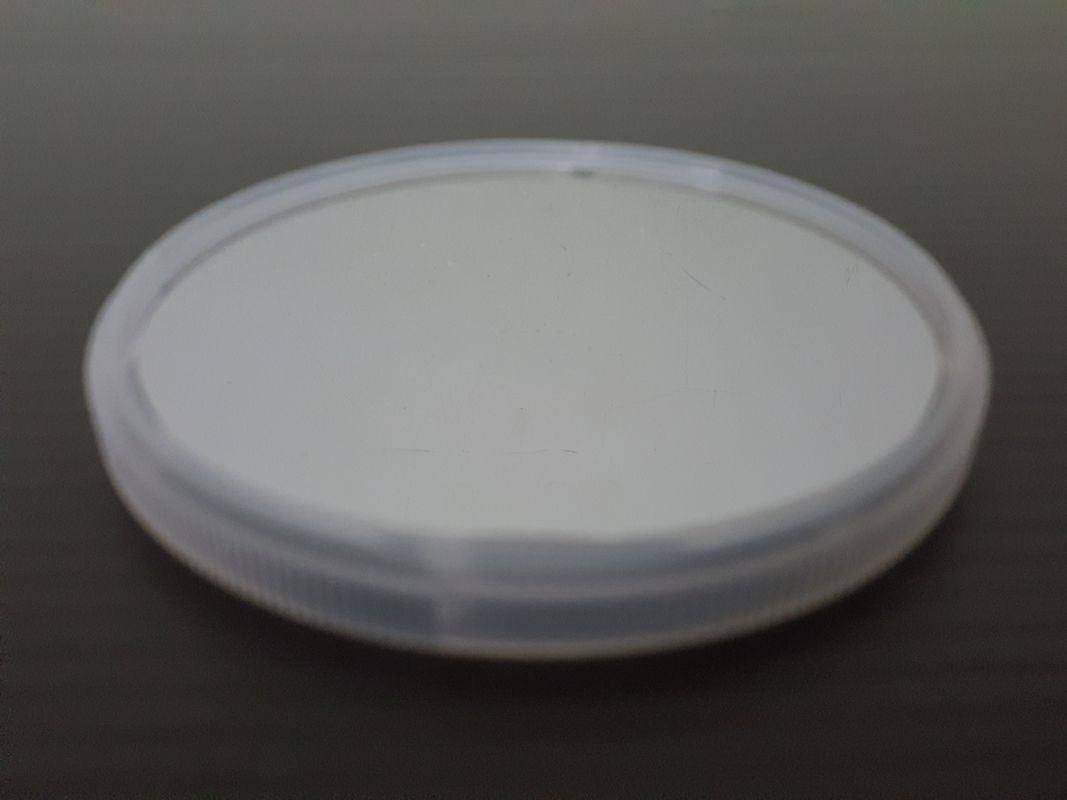

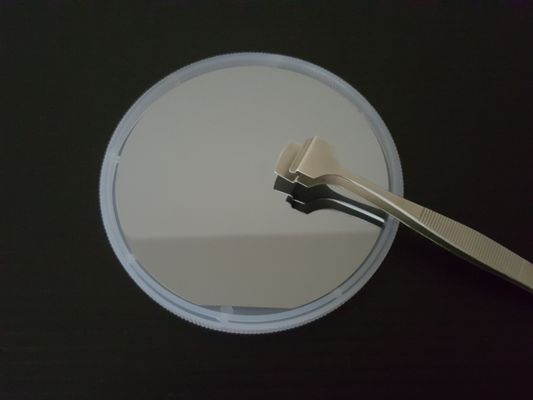

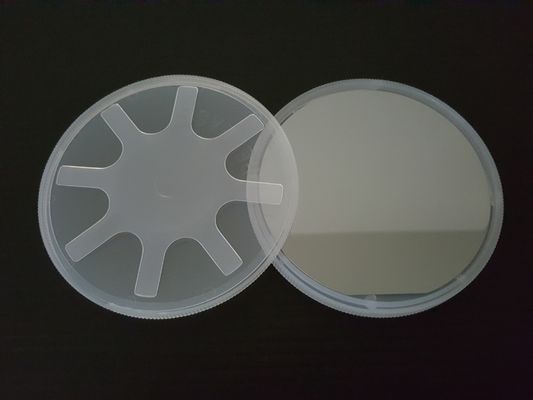

Dia 3 İnç 4 İnç Teknik Seramik Parçalar InP Tabanlı Epi Gofret

Büyük resim : Dia 3 İnç 4 İnç Teknik Seramik Parçalar InP Tabanlı Epi Gofret

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ZG
Sertifika:	CE
Model numarası:	HANIM

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 parça
Fiyat:	USD10/piece
Ambalaj bilgileri:	Küresel nakliye için güçlü ahşap kutu
Teslim süresi:	3 iş günü
Ödeme koşulları:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Yetenek temini:	Ayda 10000 adet

İletişim

Dia 3 İnç 4 İnç Teknik Seramik Parçalar InP Tabanlı Epi Gofret

Açıklama

Uygulama:

mikroelektronik, optoelektronik ve RF Mikrodalga

Çap:

Ø 3" / Ø 4" GaAs gofret

Kalınlık:

500 um ~ 625 um

sınıf:

Epi cilalı sınıf / mekanik kalite

Vurgulamak:

4 İnç Teknik Seramik Parçalar

InP Esaslı Epi Gofret

3 İnç Epi Gofret

InP Tabanlı Epi Gofret

Mikroelektronik, optoelektronik ve RF Mikrodalga uygulamaları için Ø 2" ila Ø 4” çapında InP substrat üzerinde özel yapının MBE / MOCVD epitaksiyel büyümesini sağlıyoruz. Kapsamlı MOCVD deneyimimizle ikili alaşım ( InP ) veya üçlü alaşım ( InGaAs , InAlAs , InGaAsP ) çeşitli cihaz ihtiyaçlarını karşılamak için üstün kristal kalitesine sahip InP substrat , tek katmanlı veya çok katmanlı süper kafes yapılar üzerinde.Yüksek vasıflı uzmanlarımız InP epi katman yapınızı tasarlamak ve optimize etmek için sizinle birlikte çalışabilir. Daha fazla ürün bilgisi için bize ulaşın veya epi katman yapınızı tartışın.

InP Tabanlı Epi Wafer Yeteneği

Reaktörlerimiz, çeşitli malzeme sistemleri ve proses koşulları için yapılandırılmıştır.LED'lerden HEMT'lere kadar çeşitli cihaz uygulamaları için özel epitaksi sağlayabiliriz.

Malzeme Yeteneği	substrat	Gofret Boyutu
InP/InP	InP gofret	4 inç'e kadar
InAlAs/InP	InP gofret	4 inç'e kadar
InGaAs/InP	InP gofret	4 inç'e kadar
InGaAsP/InP	InP gofret	4 inç'e kadar
InGaAs/InGaAsP/InP	InP gofret	4 inç'e kadar
InP/InAlAs/InP	InP gofret	4 inç'e kadar

Optoelektronik uygulamalar:

Fotodedektörler, VCSEL'ler, lazer diyotlar, LED'ler, SOA'lar, Dalga Kılavuzları

Elektronik uygulamalar:

FET'ler, HBT'ler, HEMT'ler, diyotlar, Mikrodalga cihazları.

Epi Katman Yapısı ( HEMT / HBT )

Büyüme	MOCVD
Dopant kaynağı	P tipi / Be, N tipi / Si
Kapak katmanı	i-InP katmanı
Aktif katman	n-InGaAs katmanı
Uzay katmanı	i-InGaAsP katmanı
Tampon katman	i-InP katmanı
substrat	Ø 2" / Ø 3" / Ø 4" InP gofret
